1.产品特点

具有RS485通讯接口,可选择Modbus通讯协议、DLT645-1997和DLT645-2007通讯协议;有功和无功电能均可计量2～21次谐波含量;该智能电能表也可作为三相多功能电能表使用，具有体积小巧、准确度高、可靠性好、安装方便等优点;

AT28DP-3H-C内含大容量磁保持继电器，具有远程控制断送电、定时断送电，预付费和远程刷卡购电等功能;80A及以内电流等级电表内部实现断送电，无费自动断电，购电后自动送电，区别于外控的脱扣线圈只能实现自动断电，不能实现自动送电的弊端;80A以上通过外控脱扣线圈或接触器实现断电功能。

远程查询用电量、购电量和剩余电量等参数。所有产品均为我司自我研发生产，支持功能定制，具体请联系我司；手机微信支付宝充值缴费的便捷和余额不足微信消息推送使其体验上更加人性化、智能化。

2.主要技术参数

2.1 准确度：0.5级;

2.2 标定电流：3×1.5(6)A, 3×2.5(10)A, 3×5(20)A, 3×10(40)A,

3×15(60)A, 3×20(80)A;

标称电压: 3×220V/380V;

2.3 功耗：≤1W;显示方式：液晶显示;

2.4 工作电压范围：75% Un～120% Un;

2.5 启动电流：互感器接入式0.2%Ib和直接接入式0.4%Ib;

2.6工频对地耐压值: 2kV/1min;

2.7工作温度和湿度范围: -25～55℃,<90%(无凝露);

2.8带有现场校验电表准确度的无源光电脉冲接口;

2.9产品执行GB/T 17215.321-2008和JJG596-2012 电子式电能表检定规程;

2.10选择三相多功能时，通过“▲”和“▼”按键还可查看三相电流、三相电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能);

2.11 一次电流80A及以下直接接入, 80A以上通过电流互感器接入;

2.12 通过电表的一次线截面积≤35mm2;

2.13 对80A及以内的电表内置大容量磁保持继电器，实现先买电后用电，无费自动断电的预付费功能;对大于80A的电表内置一组常闭和常开无源触点分别控制脱扣线圈或接触器实现无费自动断电的预付费功能。

3.产品选型

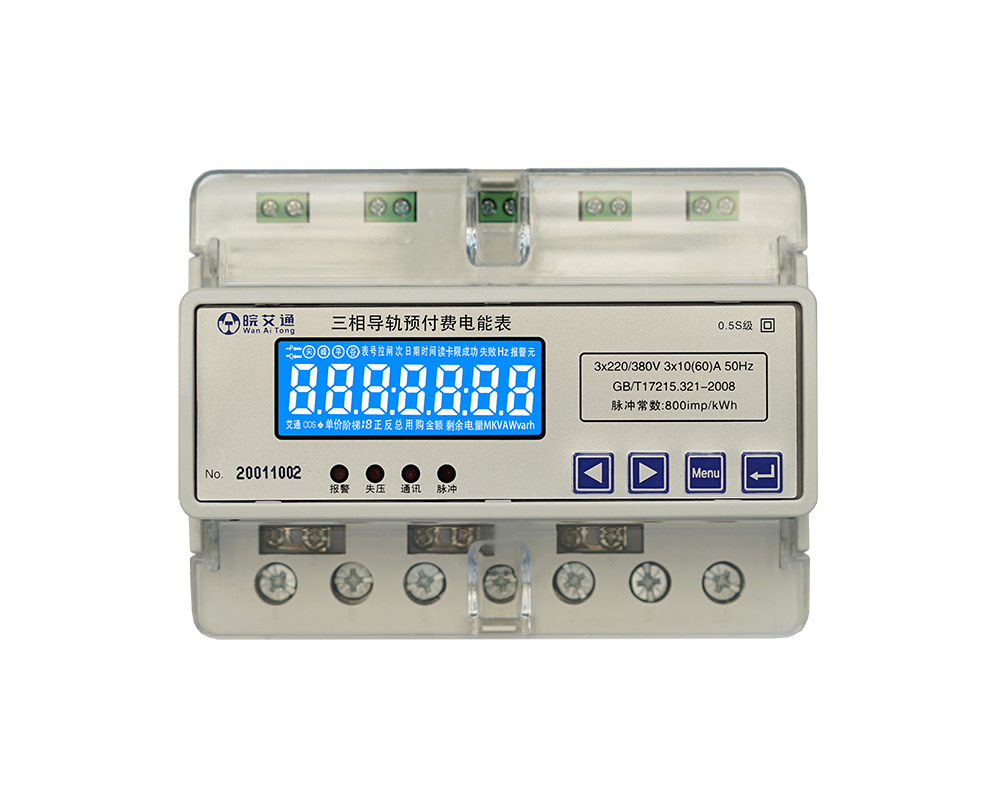

AT28DP-3H 三相导轨式智能电能表

AT28DP-3H-T 三相导轨式智能电能表(含通讯接口)

AT28DP-3H-C 三相导轨式智能电能表(含通讯接口和预付费)

4.外形尺寸

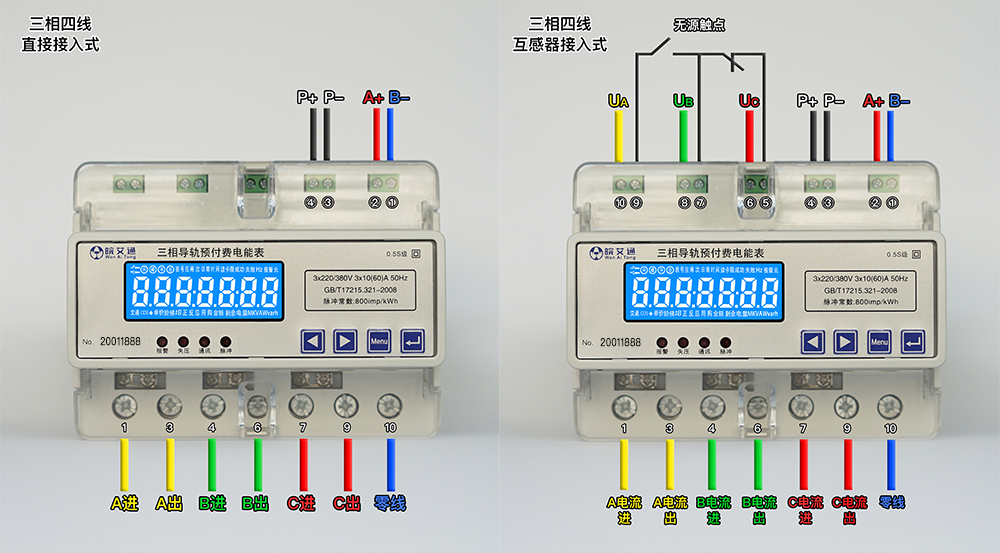

5. 接线图

注意：当电流规格为3*1.5(6)A需特别说明是互感器接入式或直接接入式。
