1.产品特点

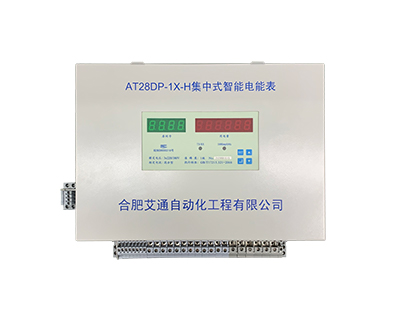

　　AT28DP-1X-H单相集中式智能电能表是一种全电子式智能化单相电表，采用微电子技术和SMT表面焊接工艺生产的高科技产品。模块化设计,其一块电表可同时计量24户（带控制）或32户（不带控制）及以下的用电量，采用专用集成计量芯片,能精确计量正负两方向的有功电能，且以同一方向累计，具有防窃电功能，可广泛应用于工矿企业、城乡居民小区、农网改造、旧楼改造、高校和政府部门、高层建筑等用电计量，并能有效防止各种偷漏电现象及用电纠纷。

　　所有产品均为我司自我研发生产，支持功能定制，具体请联系我司；手机微信支付宝充值缴费的便捷和余额不足微信消息推送使其体验上更加人性化、智能化。

2.主要技术参数

　　2.1准确度：1.0级；

　　2.2标定电流：单相1.5(6)A,2.5(10)A,5(20)A,10(40)A,15(60)A；

　　2.3标称电压:单相AC220V;

　　2.4整机功耗：≤4W；

　　2.5工作电压范围：AC160-265V；

　　2.6启动电流：直接接入式0.4％Ib,互感器接入式0.2％Ib;

　　2.7工频对地耐压值:2kV/1min;

　　2.8工作温度和湿度范围:-25～55℃,<90%(无凝露);

　　2.9电源模块采用三相电路供电，即使线路缺相，也能准确计量用电量。

　　2.10电表带有人机界面,能够实现现场按键操作抄表和远程总线网络抄表;

　　2.11 RS485通讯接口,通讯协议可选择为DLT645或Modbus-RTU;

　　2.12通讯波特率调整范围:1200～19200bps;

　　2.13带有现场校验每路电表准确度的无源光电脉冲接口;

　　2.14产品执行GB/T 17215.321-2008和JJG596-2012电子式电能表检定规程；

　　2.15总进线端子接线截面积：≤75mm2,采用总进线方式；

　　当总进线≥75mm2时分户采用一进一出方式；

　　用户出线端子接线截面积：≤16mm2；

　　60A及以下直接接入,60A以上通过互感器接入;

　　2.16带有预付费功能的单相集中式控制智能电能表,多用户共用一个射频卡读写器，实现远程刷卡购电。

　　2.17带有预付费功能智能电能表可实现功率限制、恶意负载识别、远程控制断送电、定时断送电、剩余电量告警等功能。

3.远程控制主要性能特点

　　3.1体积小。每户1只计量模块，1只控制模块，便于维护;

　　3.2采用大容量磁保持继电器实现断、送电控制，整机功耗低;

　　3.3可通过计算机设定恶性负载的限定值。超恶性负载限定值，电表可间隔自动断、送电N次（断电次数和间隔时间可调）；若故障不解除，则终止送电;

　　3.4可实现恶意负载识别功能，对于热得快，电炉等不安全负载使用时跳闸，而同样功率的电脑可以正常使用;同时可设定总功率限制跳闸功能；

　　3.5可通过计算机对电表进行单户预置电量，当电表中费用不足时会自动报警，提醒用户交费，否则就会断电;

　　3.6多时段定时断/送电，强制断/送电;

　　3.7功率监测,可监测显示每户用电负荷状况;

　　3.8管理中心利用管理软件，可抄录、查询各电能表的数据，并具备单点、单组、群抄收功能;

　　3.9可将有关报表数据导出EXCEL格式,通过LED显示屏公布相关信息;

　　3.10打印功能，数据存储及备份功能;

　　3.11可实现局域网一卡通购电，与一卡通系统实现无缝对接;

　　3.12可实现剩余电量不足自动短信通知用电量和剩余电量等信息；

　　3.13可特殊订购一进二出（双路控制或一路控制、一路不控制），本系列产品不适用使用空调情况下的恶意负载识别功能。

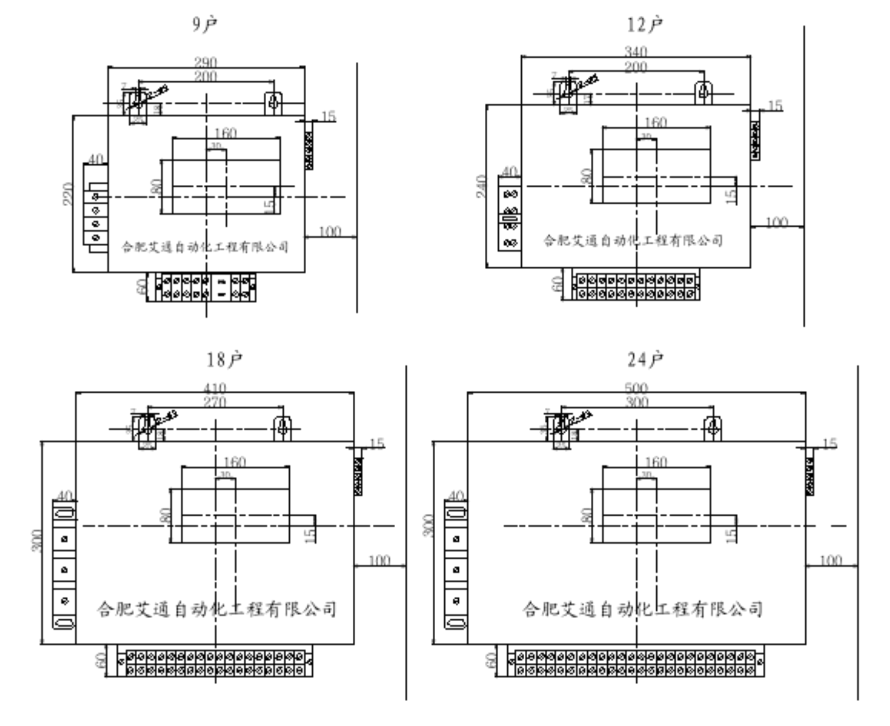

4.外形尺寸（厚度110mm）

9户：345*280*110（长*高*厚，含接线端子）

12户：395*300*110（长*高*厚，含接线端子）

18户：465*360*110（长*高*厚，含接线端子）

24户：555*360*110（长*高*厚，含接线端子）

　　注：智能电能表右侧距离配电箱右边线一般留有100mm空间,便于用户接RS485通讯线，485通讯线选择RVSP2*1.0。

5.接线图

　　5.1总进线≤75mm2

　　5.2总进线≥75mm2

6.空调计量专用模块集中式智能电能表

　　AT28DP-1M-H单相集中式智能电能表是一种数字化智能单相多功能电表。模块化设计,其一块集中式电能表可同时计量36户及以下的用电量，采用多功能集成计量芯片,能精确计量正负两方向的有功电能、有功功率、无功功率、功率因数、电流、电压等电参数。内含大容量磁保持继电器，具有远程控制断送电、多时段定时、远程预付费、一卡通购电、恶意负载自动识别等功能。能与校园一卡通以及能耗监测平台无缝对接实现远程登录管理和用户查询购电和用电信息;

　　该产品可实现制冷、制热空调正常运行，而功率较低的暖手宝、电吹风、热得快、电水壶等将自动禁止使用，广泛应用于高校学生公寓中，宿舍可使用1路供电即可实现空调正常使用而恶意负载自动识别的功能，也可以照明、插座和空调专用插座分别控制输出，即宿舍使用2路供电，但均具有恶意负载识别功能。

　　接线图：

　　◆一进一出

　　◆一进二出

　　◆外形尺寸：

　　一进一出：

　　9户：380*300*110（长*高*厚，含接线端子）

　　12户：440*300*110（长*高*厚，含接线端子）

　　18户：500*360*110（长*高*厚，含接线端子）

　　24户：600*360*110（长*高*厚，含接线端子）

　　30户：630*360*110（长*高*厚，含接线端子）

　　36户：730*360*110（长*高*厚，含接线端子）

　　一进二出：

　　6户：420*300*110（长*高*厚，含接线端子）

　　9户：460*360*110（长*高*厚，含接线端子）

　　12户：580*360*110（长*高*厚，含接线端子）

　　15户：610*360*110（长*高*厚，含接线端子）

　　18户：700*360*110（长*高*厚，含接线端子）

7.产品选型：

　　◆普通集中式智能电能表AT28DP-1X-H(□W/□A)

　　如：12户/10(40)A表示为AT28DP-1X-H(12W/10(40)A)

　　◆空调专用模块集中式智能电能表AT28DP-1M-H(□W/□A)

　　如：32户/10(40)A表示为AT28DP-1M-H(32W/10(40)A)

8．系统组成及网络示例图

　　◆485网络架构：

　　注：◇系统配置：智能电表AT28DP-1X-H，刷卡控制器AT28IC-RW，射频卡读写器AT-RW207，AT301数据转换器，其中刷卡控制器可实现剩余电量不足自动短信通知用户用电量、购电量、剩余电量等信息；

　　◇一条485通讯线最多连接32台集中式智能电能表，电表之间采用手牵手连接，当大于32台时需采用多条支路；

　　◇铺设RS485通讯线时，如遇楼外走线，应注意防雷，一般应进行地下穿管走线，或接入防雷设备。

　　◆局域网架构：

　　注：1.系统配置：AT28DP-1X-H智能电表，AT100以太网关，射频卡读写器，自助刷卡触摸屏，交换机等；

　　2.可实现一卡通自助购电，触摸屏自助查询用电量、购电量、剩余电量等。

9.自助查询和自助购电

　　通过M1射频卡或一卡通实现自助购电，并可在触摸屏上实现

　　自助查询用电量、购电量、剩余电量、开关状态、用电功率等信息；

　　可实现剩余电量不足自动短信通知用户用电量、购电量、剩余电量等信息。
