1、用途和适用范围

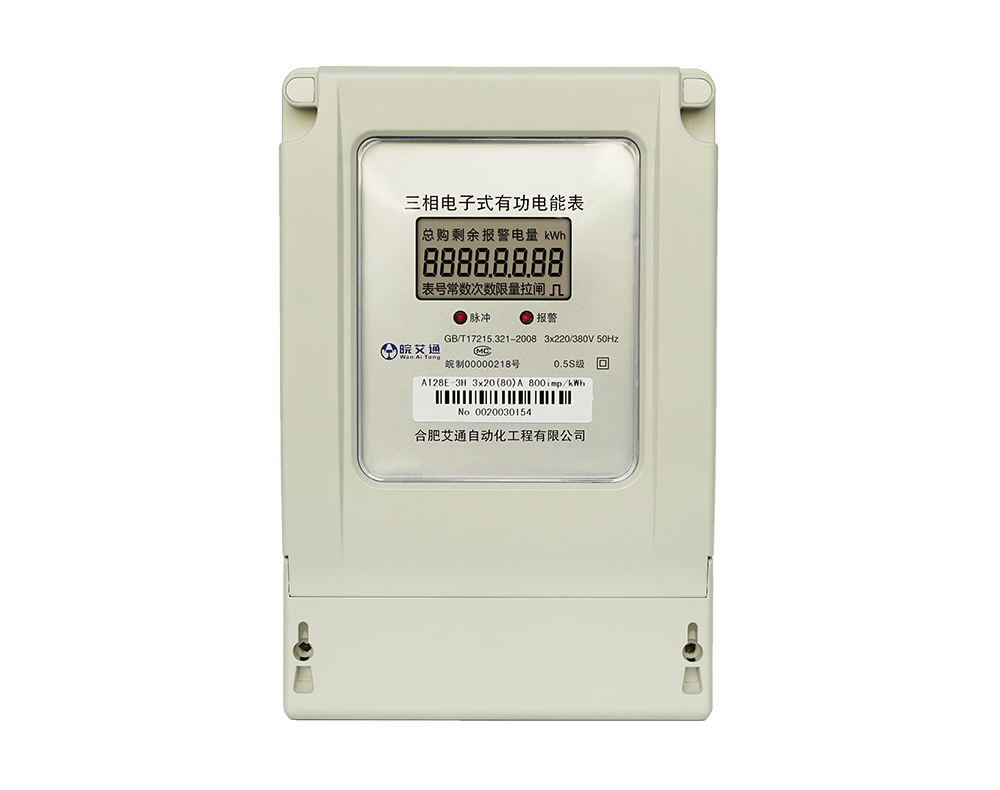

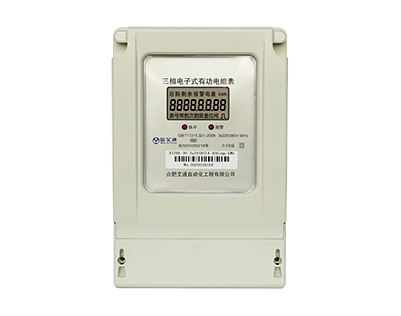

AT28E-3H型三相电子式有功电能表是采用先进的微电子技术、SMT工艺开发生产的新一代智能型电能表,其用途是供计量频率为50Hz/60Hz的三相交流有功电能。
电能表应安装在室内或室外电表箱内,使用温度为-25℃~55℃,相对湿度不大于95%的环境中。
本产品符合IEC1036和GB/T17215.321-2008标准中1.0级的三相电子式电能表的全部技术要求。
RS485通讯接口(选配),通讯协议可选择为Modbus-RTU或DLT645-1997或DLT645-2007。
所有产品均为我司自我研发生产,支持功能定制,具体请联系我司。
2、主要技术指标
额定电压:3×220V/380V;
标定电流:3×1.5(6)A;3×5(20)A;3×10(40)A;
3×15(60)A;3×20(80)A;3×30(100)A;
工作电压范围:0.8Un~1.2Un;
极限工作电压:0.7Un~1.3 Un;
频率:50Hz/60Hz;
准确度:1.0级;
电表常数:
电流规格脉冲常数
3×1.5(6)A 6400imp/kwh
3×5(20)A 1600imp/kwh
3×10(40)A 800imp/kwh
3×15(60)A 800imp/kwh
3×20(80)A 400imp/kwh
启动电流:≤0.4%Ib;
潜动:有防潜动逻辑电路;
绝缘电压:≥2000VAC/1分钟;
LCD液晶显示:八位显示0-999999.99KW.h,并有辅助汉字信息显示;
环境工作条件:-20℃~+55℃,相对湿度不超过85%(温度+25℃);
功耗:<2W;
外型尺寸:223mm(高度)×144mm(宽度)×70mm(厚度);
重量:<2Kg;
使用寿命:>15年。
3、外型尺寸
4、接线图
