1.产品特点:

　　AT28DP-3X-H三相集中式智能电能表是一种全电子式智能化三相电表，采用微电子技术和SMT表面焊接工艺生产的高科技产品。模块化设计,其一块电表可同时计量12户及以下的用电量。所有产品均为我司自我研发生产，支持功能定制，具体请联系我司；手机微信支付宝充值缴费的便捷和余额不足微信消息推送使其体验上更加人性化、智能化。

2.主要技术参数:

　　2.1准确度：1.0级；

　　2.2标定电流：三相3x1.5(6)A,3x2.5(10)A,3x5(20)A,

　　3x10(40A),3x15(60)A；

　　2.3标称电压:三相3x220V/380V；

　　2.4整机功耗：≤4W；

　　2.5工作电压范围：75%Un～120%Un；

　　2.6启动电流：直接接入式0.4％Ib,互感器接入式0.2％Ib;

　　2.7工频对地耐压值:2kV/1min；

　　2.8工作温度和湿度范围:-25～55℃,<90%(无凝露);

　　2.9电源模块采用三相电路供电，即使线路缺相，也能准确计量用电量。

　　2.10电表带有人机界面,能够实现现场按键操作抄表和远程总线网络抄表;

　　2.11 RS485通讯接口,通讯协议可选择为DLT645或Modbus-RTU;

　　2.12通讯波特率调整范围:1200～19200bps;

　　2.13带有现场校验每路电表准确度的无源光电脉冲接口；

　　2.14能承受“静电放电抗扰度”、“高频电磁场抗扰度”、“电快速瞬变脉冲群抗扰度”和“浪涌抗扰度”试验，试验中，电能表不受干扰。试验后，电能表能正确计量，通信部分能正常工作。通信读出的电量和显示器示值保持一致（允许相差±1个字）；

　　2.15一次回路电流小于63A采用直接接入式,一次回路电流大于63A通过电流互感器接入电表；

　　2.16当选择带有预付费功能的集中式智能电能表，直接接入式电表内部实现直接断电，互感器式一组辅助触点控制脱扣线圈或接触器；

　　2.17带有预付费功能智能电能表可实现先买电后用电，无费自动断电，功率限制、远程控制断送电、剩余电量告警等功能。

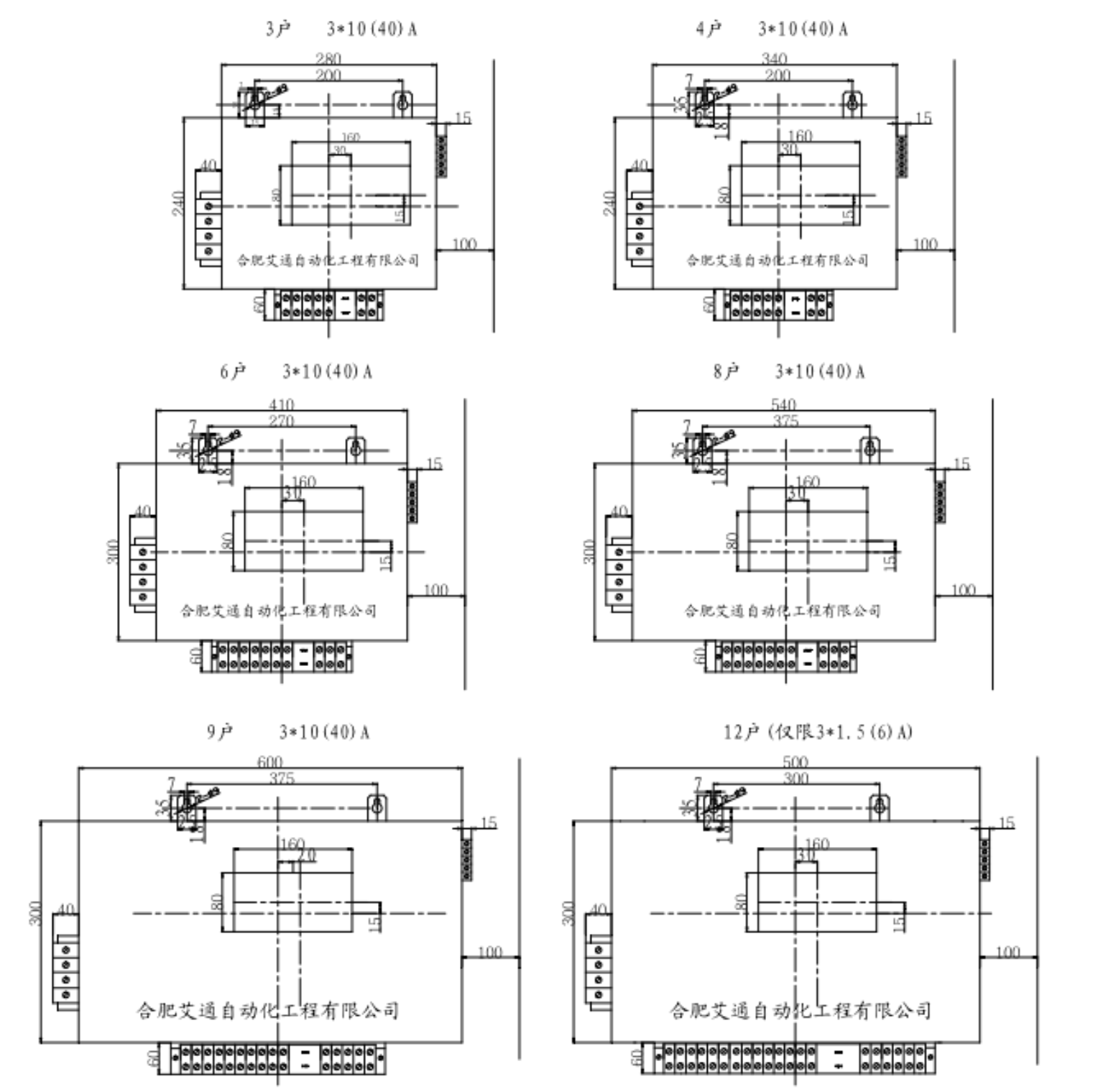

3.外形尺寸：（厚度110mm）

　　智能电能表右侧距离配电箱右边线一般留有100mm空间,便于用户接通讯线。电流等级为60A时，对应箱体的户数将相应减少。

4.产品选型

　　AT28DP-3X-H(□W/3×□A)如：3户/3×10(40)A表示为AT28DP-3X-H(3W/3×10(40)A)

5.接线图

　　注：电流互感器S2接地，K1、K1’至Kn、Kn’为带有预付费功能的辅助触点，常闭触点控制脱扣线圈，常开触点控制接触器（订货时说明）
