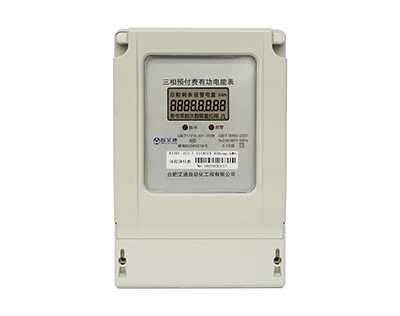

三相远程预付费有功电能表

全国热线

0551-64651688 0551-64661688

产品详情

  1、用途和适用范围

  AT28E-IC3-T型三相远程预付费电能表是采用先进的微电子技术、SMT工艺开发生产的新一代智能型电能表,其用途是计量频率为50Hz/60Hz的三相交流有功电能,同时完成先买电后用电的预付费用电管理及负荷控制功能,是我国改革用电体制,实行计划用电和节约用电的理想产品;手机微信支付宝充值缴费的便捷和余额不足微信消息推送使其体验上更加人性化、智能化。

  电能表应安装在室内或室外电表箱内,使用温度为-25℃~55℃,相对湿度不大于90%的环境中。

  本产品符合IEC1036和GB/T17215.321-2008标准中1.0级的三相电子式电能表和GB/T18460-2001中预付费电能表的全部技术要求。

  RS485通讯接口,通讯协议可选择为Modbus-RTU或DLT645-1997或DLT645-2007。

  所有产品均为我司自我研发生产,支持功能定制,具体请联系我司。

  2、主要功能及特点

  2.1、全电子式三相有功双向电能计量。

  2.2、具有高精度、高过载、高灵敏度,防窃电、功耗低、体积小等特点。

  2.3、预付费功能:先买电,后用电,供电部门可通过通讯接口实现远程抄表、远程购电、远程控制等功能;可对剩余电量报警、最大负荷等参数远程设置。

  2.4、电度表具有最大负荷控制功能,可任意设置用电负荷。

  2.5、停电时表内数据自动保护,保证10年数据不丢失。

  2.6、电能表采用8位LCD屏并附带汉字信息,显示用电信息,通过插卡可轮显各项用电参数。

  2.7、表内数据加有校验和纠错处理,并经多级加密处理确保数据安全、准确、可靠。

  2.8、直接接入式采用内置大功率磁保持继电器控制通断电;电流互感器接入式采用外接交流接触器或自动空气开关控制通断电。

  3、主要技术指标

  额定电压:3×220V/380V;

  标定电流:3×1.5(6)A,3×2.5(10)A,3×5(20)A,3×10(40)A,

  3×15(60)A,3×20(80)A,3×30(100)A;

  (100A以下直接接入,100A以上通过电流互感器接入)

  工作电压范围:0.8Un~1.2Un;极限工作电压:0.7Un~1.3 Un;

  频率:50Hz/60Hz;

  准确度:1.0级;

  启动电流:≤0.2%Ib;

  潜动:有防潜动逻辑电路;

  绝缘电压:≥2000VAC/1min;

  LCD液晶显示:八位显示0-999999.99kwh,并有辅助汉字信息显示;

  环境工作条件:-20℃~+55℃,相对湿度不超过90%(温度+25℃);

  功耗:<2W;

  外型尺寸:223mm(高度)×144mm(宽度)×70mm(厚度);

  重量:<2Kg;

  使用寿命:>10年。

  4、产品选型

  ◆AT28E-IC3-T含通讯功能三相远程预付费电能表

  ◆AT28E-DF3-T三相远程预付费复费率多功能电能表

  三相远程预付费复费率多功能电能表可实现分时计量,设定日自动转存数据,手持终端或PC机编程及抄表,LCD显示等功能;可进行4种费率、12个时段、2个时区及12位表号等设置,并具有电能测试脉冲输出。

  剩余金额、总累计用电量、第一费率累计用电量、第二费率累计用电量、第三费率累计用电量、第四费率累计用电量、日期、时间、仪表脉冲常数、表号等循环显示。

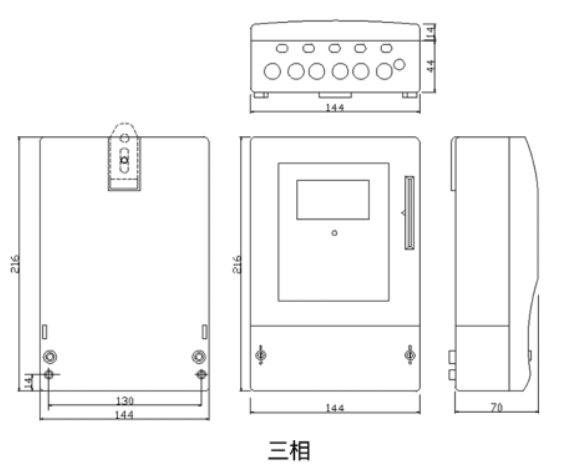

  5、外型尺寸

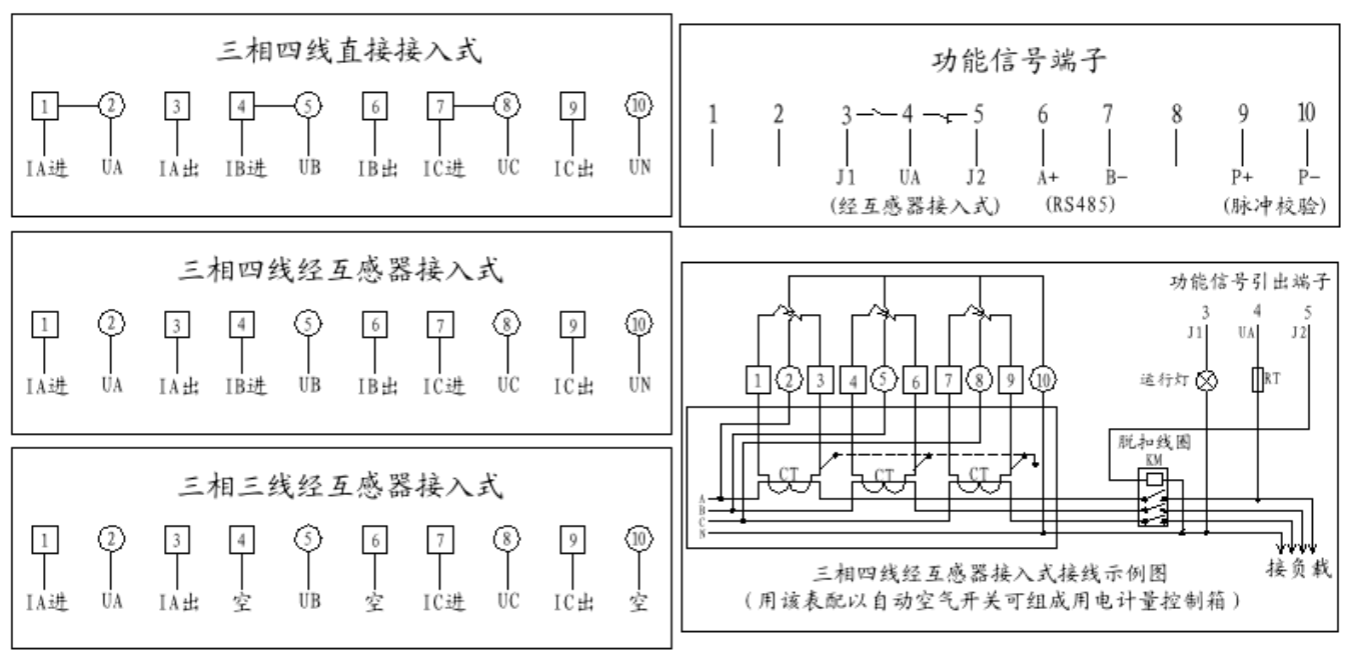

  6、接线图

  6.1接线方式一

  注:电表取样电压信号和工作电源取自断路器的进线端,控制断路器脱扣线圈的无源触点进线电压(功能信号端子4)取自断路器的出线端。

  对互感器接入式,特别注意功能信号端子是否为1-10,如不是请按方式二接线,功能端子为11-18;且接好电气线路应做脱扣试验,短接功能端子4和5或14和15,断路器应该跳闸,而电表应该正常显示。

  接线图以实物为准,如有出入请联系我公司技术服务。

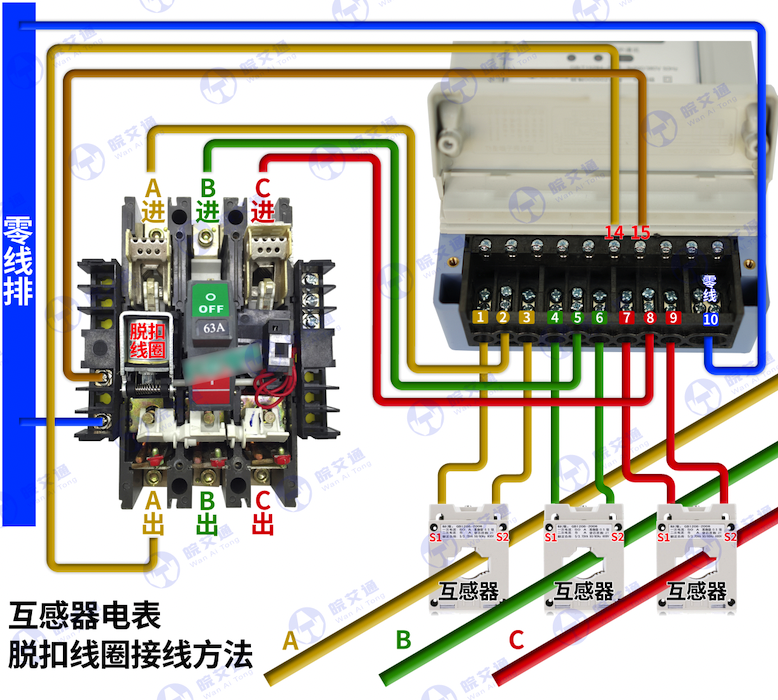

  6.2接线方式二

  对于互感器接入式的预付费是通过控制断路器的脱扣线圈实现跳闸功能,试验时,接好电气线路,短接无源触点,断路器跳闸,电表正常显示,则试验合格。
