一、系统组成

1、楼层配电箱，电表按原有尺寸1对1更换，电气线路不需要改动，箱内布置电表与NB-IoT智能终端通讯线缆，每台电表需通讯线缆RVSP2*1.0约长350mm；

2、智能电表有集中式一进一出，一进二出，一进三出；有导轨式一进一出，一进二出，一进三出供选择；分别控制照明、空调、风扇等；注：层配电箱应有浪涌保护装置，保护各种原因产生的过电压。

智能控电主要功能：

◆ 微信公众号自助购电和自助查询用电状况和智能控水共用一个公众号；

◆ 每日自动抄表记录至数据库，十二个月历史电量供查询；

◆ 免费基础电量设置；

◆ 恶性负载自动识别，在保证电脑和空调等正常使用条件下，当用户使用热得快、电吹风等有安全隐患电器时，系统能及时自动识别断电，消除安全隐患；此项有国家发明专利证书；

◆ 总功率限制，当用户使用的总功率超出设置值时，自动断电，消除安全隐患，一定时间延迟后自动恢复送电；

◆ 远程控制断送电；

◆ 欠费断电、缴费送电，当用户用完购置电量后，自动断电；缴费后自动送电；

◆ 定时断送电；

◆ 退电管理，如学生毕业，通过授权，预购的剩余电量从电表中退出，并通过报表方式结算退费；

◆ 用电数据统计分析；

◆ 非法操作、误操作阻挡提示。当系统操作出现错误时，系统会弹出对话框提示并可纠错操作；

◆ 系统数据自动备份。

3、水表

根据现场水表类型DN15、DN20、DN25更换为同类型物联网水表，实现远程抄表和开关阀，微信公众号购水，无费自动关阀断水，1天结算1次，可现场一键应急激活。

智能控水主要功能：

◆ 卧式阀控远程水表，光电直读采样，远传阀控，微信公众号自助充值和查询，和智能控电共用一个公众号；

◆ 采用NB-IoT无线通讯方式，无须布线，不受通讯距离影响；

◆ 水表内远传使用大容量锂电池，电池寿命8年；电池方便更换；

◆ 后台系统可检测电池用电量状态；

◆ 可通过手机蓝牙对水表进行操作，在无网络情况下也可读数；

◆ 采用低功耗设计，上报系统数据完成后芯片自动进入睡眠状态，定时唤醒上报24小时数据，可设置上传频率；

◆ 水表存储10天历史数据；

◆ 后台系统统一抄表管理，和智能控电统一软件平台；

◆ 产品具有现场一键激活功能和一键开关阀功能。

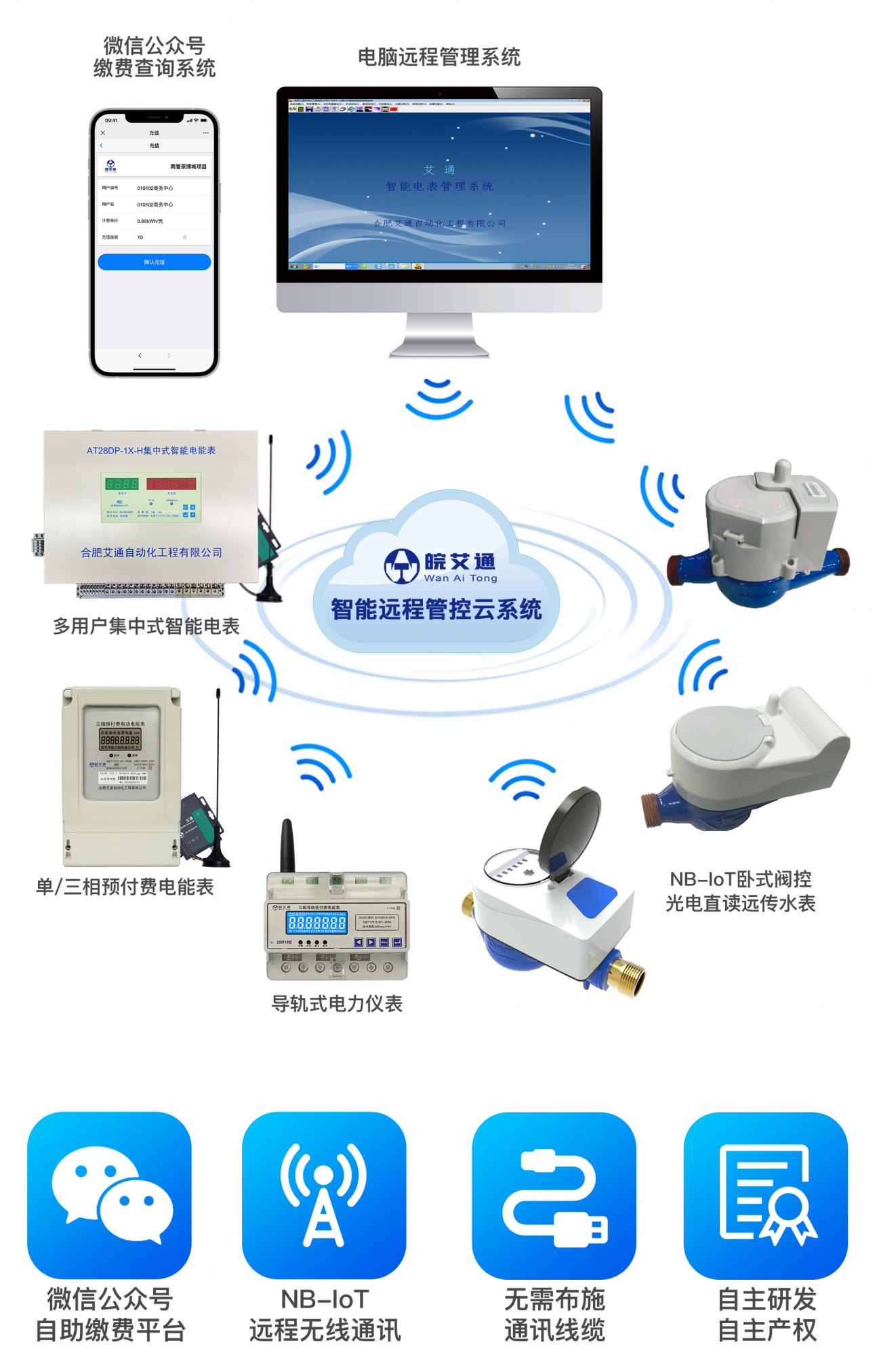

二、网络架构
