0551-64651688 0551-64661688◆概述
AT306系列谐波保护器,能吸收各种频率、各种能量的谐波干扰,将谐波消除在发生源,自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。通过该智能谐波保护器能够净化电源、保护用电设备和功率因数补偿设备、防止保护装置的误跳闸,从而保护设备安全、高效地运行,同时能减少能耗,减少不必要电费开支。

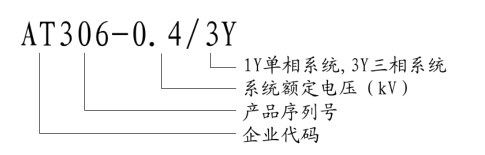

◆命名意义
◆主要技术参数
额定电压:20/400V±20%;
额定频率:50Hz±15%;
外接开关:16A/400V;
接线端子:A/B/C/N/PE;
最大脉冲电流值:15000A;
钳位电压值:对于3000V的浪涌电压,可限制1500V以下;
抗浪涌电流:浪涌电流不超过1000A(80us/20us);
电路连接方式:三角型或星型
绝缘电阻:>10MΩ
耐压:2500VAC;
滤波性能:1kHz-25MHz;
泄漏电流:0.15mA
功耗:小于1.0W;
电气寿命:20年;
工作环境:温度-30~70℃,湿度:<95%,无凝露;无腐蚀爆炸及导电尘埃,无剧烈震动冲击。
◆功能特点
◇采用超微晶体合金材料与创新科技的特别电路;
◇对高次谐波、高频噪声、脉冲尖峰、电涌等干扰有抑制和吸收作用;
◇随时跟踪电压、电流波形,矫正因谐波影响而产生畸变的电压、电流波形;
◇减少了用电设备的故障率和机器误操作,全面克服了由于谐波污染引起的高频干扰;
◇装置本身几乎不耗电,具有超高的经济效益;
◇结构设计合理,接线简单,安装调试方便。
◆解决的问题
◆计算机电子设备、PLC、电机、电器等芯片死机,寿命大幅缩水;
◆电源净化、可以消除浪涌、尖峰电压、电路噪音和静电等干扰;
◆屏幕频闪;
◆灯光频闪;
◆数据网络堵塞;
◆功率因数补偿设备所产生的问题;
◆特殊(长)线路或投切重负载时的问题;
◆保护装置的误跳闸;
◆由于电能质量恶劣,导致用电装置电能利用效率降低,用电量增加,造成不必要的电费支出。
◆接入系统位置标记图
◆接线示意图
◆安装尺寸
可采用导轨式固定安装方式,我公司会配送相应的导轨,只需固定好导轨,把谐波保护器悬挂即可,安装方便简单、快捷。
