1.概述

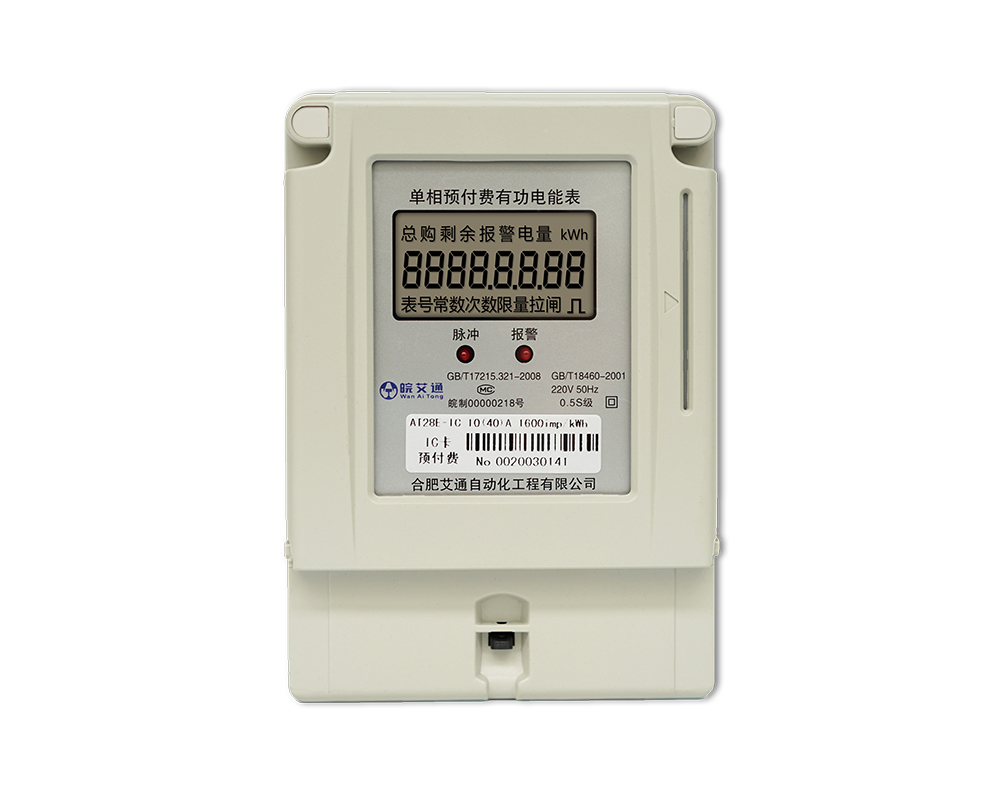

　　AT28E-IC型IC卡预付费智能电能表具有多种防窃电功能;具有起动电流小、无潜动、宽负荷、低功耗、外形美观、体积小、重量轻、安装方便等特点;具有电能计量、负荷控制和用户信息管理等多种功能。该表是当前改革用电体制、实现电能商品化、解决收费难及调节电网负荷状态的理想产品。其各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电度表》和GB/T18460-2001标准中对电子式单相预付费电能表的全部技术要求，也可用作学生公寓控制恶意负载。

　　所有产品均为我司自我研发生产，支持功能定制，具体请联系我司。

　　2.主要功能和特点

　　◆精确计量单相交流有功电能；

　　◆一表一卡，多重加密，具有良好的仿伪性；先买电，后用电，用完自动断电；用户每次新购电量后，只能插入自己的电表输入一次有效电量；即使非法用户盗取IC卡密码,复制IC卡也不能使用；

　　◆表内剩余电量达到报警门限时，电表可设置在没有负载或轻载情况下自动断电；此时，用户插卡可恢复供电，直到剩余电量为零时彻底断电；

　　◆大容量磁保持继电器，低功耗、高可靠；

　　◆超负荷自动断电，保护电表和线路;减负荷后4min可自动恢复供电；

　　◆购电卡自动回抄用电信息，方便管理员掌握用户用电情况；

　　◆液晶屏正常情况下显示总用电量，当剩余电量达到报警门限时显示剩余电量,插入购电卡轮显“总用电量”、“剩余电量”、“购电量”、“功率限量”、“购电次数”、“表号”等信息；

　　◆附设初始化卡、购电卡、清零卡、检查卡、补卡、功能设置卡等方便管理部门维护；

　　◆用电数据和购电数据多重备份并加有校验和纠错处理，确保数据正确、可靠；

　　◆备有脉冲输出接口，可很方便地进行误差校准；

　　◆配套的IC卡售电管理系统具有完备的售电管理和用电监察等功能；

　　◆可选配恶性负载识别功能，能够自动识别管理部门规定的违禁电器，使用违禁电器能够自动断电，具有恶性负载功率设定功能，可根据要求设定不同的限定功率，常规的为300W；此功能可通过插卡选择关断；

　　◆恶性负载切除后能够自动恢复供电；

　　◆当剩余电量不足时可人性化管理选择带负载断电或不带负载断电；

　　◆可选配RS485通讯接口,通讯协议可选择为Modbus-RTU或DLT645-1997或DLT645-2007,可根据用户需要增设其他功能。

　　3.主要技术指标

　　◆执行标准：GB/T17215.321-2008,GB/T18640-2001

　　◆额定电压：AC220V

　　◆工作电压范围：0.8Un～1.2Un

　　◆频率：50Hz/60Hz

　　◆标定电流：1.5(6)A,2.5(10A),5(20)A,10(40)A,15(60)A,20(80)A

　　◆准确度：1.0级

　　◆启动电流：≤0.4%Ib

　　◆潜动：有防潜动逻辑电路

　　◆环境工作条件：-20℃～+55℃，相对湿度不超过90%（温度+25℃）

　　◆功耗：≤1.5W

　　◆外型尺寸：165mm×116mm×66mm

　　◆重量：0.8kg

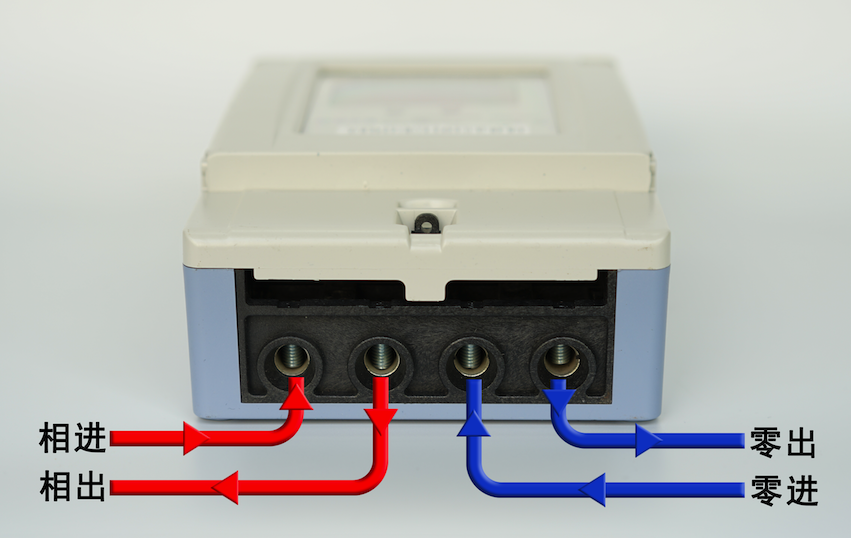

　　4.接线图

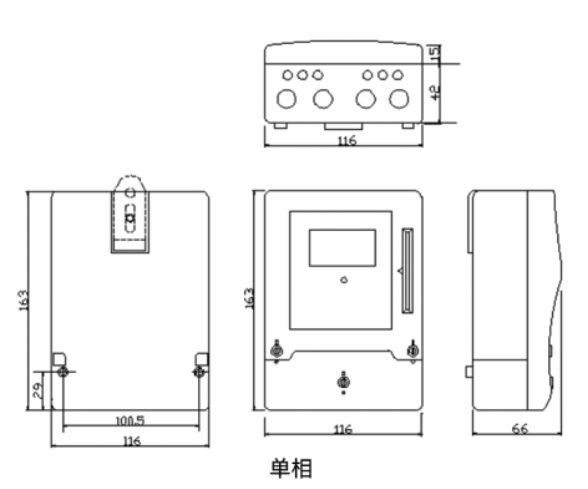

　　5.外形尺寸

　　6.IC卡电能表管理系统软件

　　IC卡电能表管理系统软硬件设备包括：预付费电表、IC卡读写器、IC卡、计算机终端管理系统；

　　本系统软件是针对预付费电能表开发的一套给管理部门使用的售电管理软件，功能齐全、界面友好、操作方便。其主要功能包括：登陆管理、日常业务、用户管理、查询报表、设置维护、IC卡管理、帮助等功能模块；

　　系统具有很强的统计分析功能、提供全面的统计分析资料；系统具有严密的操作权限管理。
