1.概述：

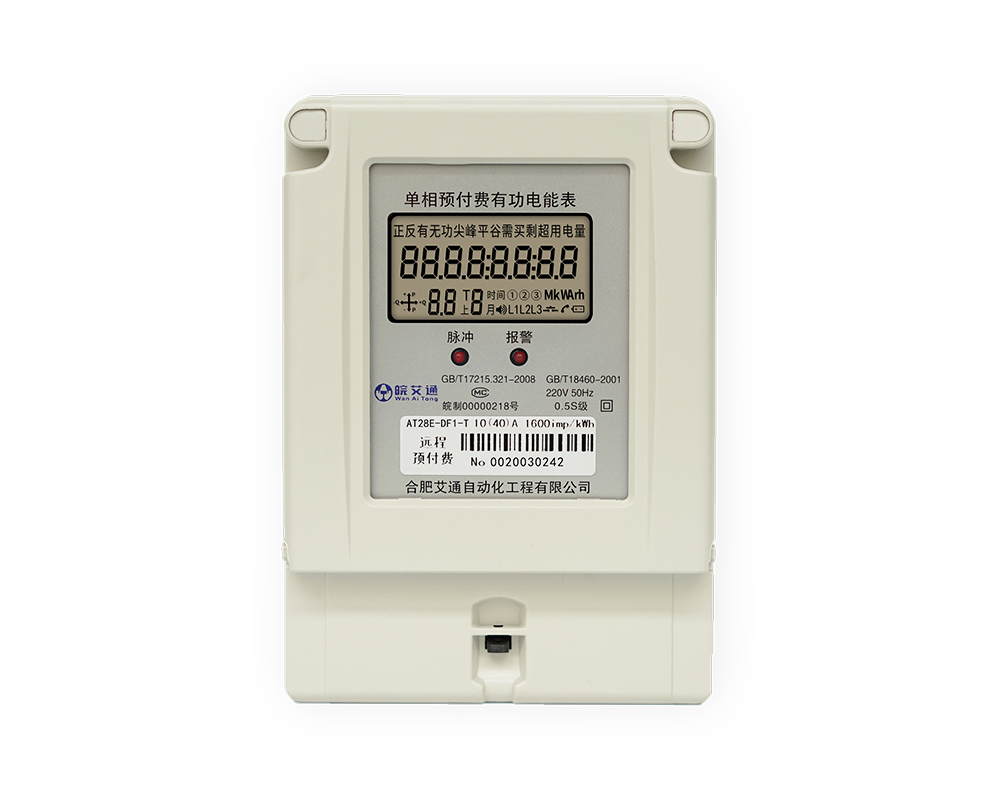

　　AT28E-DF1单相复费率有功电能表是采用先进的微电子技术、SMT工艺开发生产的新一代智能型电能表，该表实现分时计量，峰谷平尖四种费率分别计量，用户无需设置直接使用，不同地区可定制设置时间段，7-9月设置为尖峰段，大容量锂电池，高精度时钟，高精度电能计量；先充值，后用电；无费自动拉闸，充值后自动合闸。

　　产品各项性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 15284-2002《复费率(分时)电能表特殊要求》、DL/T 645-1997。手机微信支付宝充值缴费的便捷和余额不足微信消息推送使其体验上更加人性化、智能化。所有产品均为我司自我研发生产，支持功能定制，具体请联系我司。

2、主要功能：

　　◆可进行4种费率(峰、谷、平、尖)12个时段设置，可跨越零点，时段状态不会受断、送电及其他恶劣工作环境的影响而改变;

　　◆电能量按峰、谷、平、尖及总电量分别计量和存储;

　　◆可通过红外和RS-485通信接口完成编程和抄表操作;

　　◆电表采用LCD显示方式，可循显时间、电量等参数，每项显示时间为5s;

　　◆断电后，所有存储数据不丢失，并能保持10年以上。反复断电与上电，电量及脉冲数不会有变化;

　　◆具有时钟检测输出口功能，便于定期检测时钟的准确度。

3、主要技术参数：

　　◆标定电压：220V 50Hz

　　◆标定电流：2.5(10)A,5(20)A,10(40)A,20(80)A

　　◆准确度：1.0级

　　◆日计时误差：≤0.5s/d(25℃±2℃)

　　◆使用寿命：≥10年

　　◆电池容量：1200mAh，3.6V锂电池，电池寿命>10年

　　◆红外通讯距离：5m(光辐射角小于15度)

　　◆RS485总线终端：256个,通讯波特率：2400bps～9600bps

　　◆起动电流：≤0.004Ib

　　◆潜动：有防潜动逻辑电路。

4、接线图：

5、时段设置案例：

　　◆安徽省工业用电峰谷平时段划分

　　高峰8小时：9:00-12:00,17:00-22:00

　　平段7小时：8:00-9:00,12:00-17:00,22:00-23:00

　　低谷9小时：23:00-次日8:00

　　7-9月峰值单独存储(根据发改委文件实时调整)

　　◆安徽省居民用电峰谷时段划分

　　平段14小时：8:00-22:00

　　低谷10小时：22:00-次日8:00

可根据用户地方发改委文件，在后台对时段设置(特别授权)；
