1、用途和适用范围

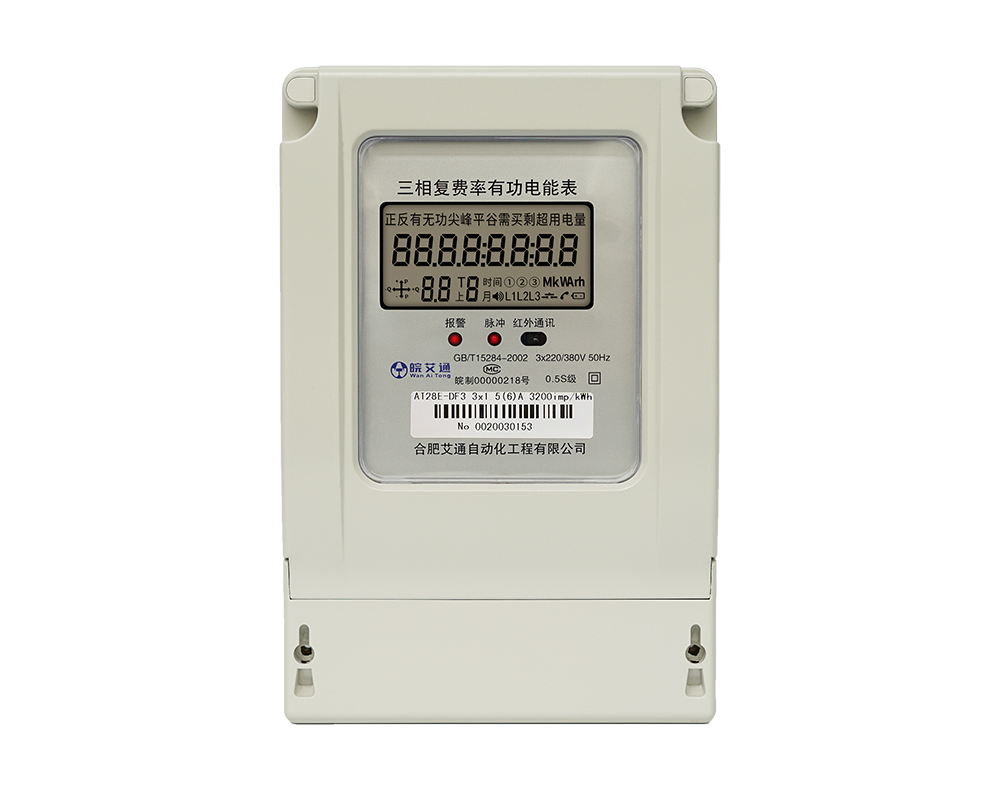

　　AT28E-DF3三相多功能复费率电能表是采用先进的微电子技术、SMT工艺开发生产的新一代智能型电能表。

　　该表实现分时计量有功电能，计量无功电能；测量有功功率、无功功率、视在功率、功率因数、三相电流、三相电压等功能；LCD显示；可进行4种费率、10个时段、12位表号等设置，并具有电能测试脉冲和秒测试脉冲输出。

　　电能表应安装在室内或室外电表箱内，使用温度为-25℃～55℃，相对湿度不大于95%的环境中。

　　本产品符合GB/T17215.321-2021标准中C级的三相电子式电能表、符合GB/T15284-2002《多费率电能表特殊要求》对复费率电能表的技术要求。

2、工作原理框图

3、主要功能及特点

　　3.1分时计量有功电能，可分为4种费率、10个时段。

　　3.2计量无功电能；测量有功功率、无功功率、功率因数、三相电流、三相电压等功能；

　　3.3触摸按键，通过触摸实现循环切换显示各种电参数，将手指放在触摸按键处1秒后移走，将分别切换显示“总用电量kWh”、“总kvarh”、“峰用电量kWh”、“谷用电量kWh”、“平用电量kWh”、“尖用电量kWh”、“当前时间”、“三相有功功率P kW”、“三相无功功率Q kvar”、“三相视在功率S VA”、“三相功率因数PF”、“A相电流IA A”、“B相电流IB A”、“C相电流IC A”、“A相电压UA V”、“B相电压UB V”、“C相电压UC V”；

　　3.4带光耦隔离有功无源脉冲输出接口，脉冲常数和电表常数相同；

　　3.5带光耦隔离无源秒脉冲校验输出接口；

　　3.6时钟功能，具有日历、计时和闰年自动转换功能，电能表中有硬件时钟电路,每天时间误差不超过0.5秒；消耗电流不大于3μA；

　　3.7电表内锂电池容量：3.6V 1200mAh；

　　3.8可按用户所在地区设置峰谷平时间段，安徽地区峰谷平时间段：

　　峰: 9:00-12:00;17:00-22:00

　　平: 8:00-9:00;12:00-17:00

　　谷: 23:00-8:00

4、主要技术指标

　　额定电压：3×220/380V;

　　标定电流：3×1.5(6)A;；

　　3×15(60)A；

　　工作电压范围：0.8Un～1.2Un;

　　频率：50Hz/60Hz;

　　准确度：C级;

　　电表常数:

　　启动电流：≤0.4%Ib;

　　潜动：有防潜动逻辑电路;

　　绝缘电压:≥2000VAC/1分钟;

　　LCD液晶显示：八位显示0-999999.99kW.h,并有辅助汉字信息显示;

　　环境工作条件：-20℃～+55℃，相对湿度不超过95%（温度+25℃）;

　　功耗：<2W;

　　外型尺寸：216mm（高度）×144mm（宽度）×70mm（厚度）;

　　重量：<2Kg;

　　使用寿命：>10年。

5、显示界面

6、外型尺寸

7、接线图

8、运输与贮存

　　8.1、电能表在运输和拆封时，不应受到强烈冲击，并根据

　　GB/T15456-1995《仪器仪表包装技术条件》规定运输贮存。

　　8.2、电能表应保存在原包装内，环境温度为-25℃～60℃，

　　相对湿度不超过95%，空气中无腐蚀性气体。

　　8.3、电能表贮存应放在台架上，叠放高度不超过5箱，拆

　　箱后单只包装的电表叠放高度不得超过5只。

　　8.4、包装拆封不易贮存。
