  • AT29系列电量变送器
AT29系列电量变送器

全国热线

0551-64651688 0551-64661688

产品详情


◆产品特点

AT29系列电量变送器是一种将被测电量参数(如电流、电压、功率、功率因数、频率等)转换成直流电流、直流电压并隔离输出模拟信号的装置。标准导轨式安装,产品符合国标GB/T13850-1998

◆通用技术指标

AT29系列

电量变送器

指 标

准确度等级

0.5级、0.2

额定值

AC/DC:电流1A5A,电压:100V 220V380V

过量程

持续

1.2

瞬时

电流:10/5秒,电压:2/1

频率

50Hz-60Hz

额 定 值

0-20mA 4-20mA 0-10V

0Ω 0Ω RL5KΩ

负 载 电 阻

最大输出信号

额定30mA

输 出 纹 波

不大于2倍的基本误差值

电能脉冲输出

集电极开路光耦输出

电能脉冲常数3200imp/kWh,3200imp/kvarh

辅 助 电 源

AC/DC 110V220V±15%

绝缘强度

2kV/50Hz/1min

响应时间

300ms(从100ms10s按需)

环境条件

工作温度:-10-55℃,贮存温度-40-70℃,

相对湿度≤90%,无腐蚀气体场所

◆产品规格和性能

产品型号

产品名称

产 品 性 能

AT29-I

电流变送器

测量范围0-1A0-5A

AT29-V

电压变送器

测量范围100V220V380V

AT29-F

频率变送器

输入电压:100V220V380V

测量范围:45-55Hz

AT29-3I

三路电流变送器

测量范围0-1A0-5A

AT29-3V

三路电压变送器

测量范围100V220V380V

AT29-P

三相有功

功率变送器

适用网络:三相三线、

三相四线

输入电压:100V220V380V

输入电流:1A5A

AT29-Q

三相无功

功率变送器

适用网络:三相三线、

三相四线

输入电压:100V220V380V

输入电流:1A5A

AT29-P/Q

三相有功、无功 组合变送器

适用网络:三相三线、

三相四线

输入电压:100V220V380V

输入电流:1A5A

有功、无功变送输出和另外

一路可选电参数变送输出

AT29-C

功率因数变送器

输入电压:100V220V380V

输入电流:1A5A

测量范围:-0.5-1-0.5

AT29-Φ

功率因数

角度变送器

输入电压:100V220V380V

输入电流:1A5A

测量范围:-60°-0°-60°

AT29-AC

综合变送器

适用网络:三相三线、

三相四线

输入电压:100V220V380V

输入电流:1A5A

任选三个电参数变送输出,

能测量有功、无功电能,提供两路集电极开路光电隔离电能脉冲输出

AT29N-I:无源电流变送器,电源取自负载(含二线制或三线制);

AT29N-V:无源电压变送器,电源取自负载(含二线制或三线制)。

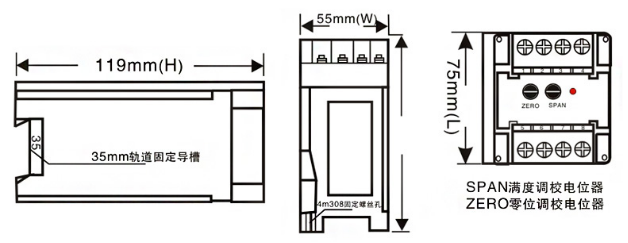

外型尺寸
