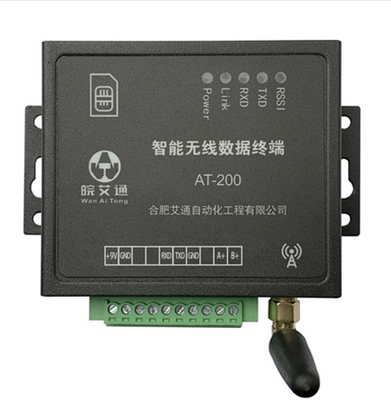

皖艾通物联网智能终端采集模块以NB-IoT或4G远程通讯取代了传统的有线通讯，解决了传统有线电表布线难、易出错等问题。

使系统具备远程通讯、远程维护以及远程控制等功能。其与智能电表或电力设备连接采用TTL电路连接或RS485通讯，接线方便，功耗低。

该产品采用高性能的工业级通信处理器和工业级 NB-IoT /4G 模块，以嵌入式实时操作系统为软件支撑平台， 可提供多种通讯接口，

实现数据透明传输功能，低功耗设计，可实现数字量输入输出、脉冲输出、模拟量输入、脉冲计数等多种功能。

终端模块采用工业级端子接口，建议使用配套合格的高品质线缆，以免影响通讯质量。皖艾通终端模块必须正确安装方可达到设计的功能，

通常设备的安装必须在本公司认可合格的工程师指导下进行。注意事项:请不要带电安装皖艾通终端模块。

终端模块通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，终端模块采用了先进的电源技术。

用户需采用标准配置电源适配器给终端模块供电，确保使用稳定性。

1、主要技术参数

◆1路隔离的RS485接口,最大通讯速率57600bps,支持DLT645-1997,DLT645-2007,Modbus-RTU,CJ/T 188-2004等通讯协议和技术条件，最多连接设备数量64台;

◆内置物联网专用sim卡;

◆具有实时时钟和自动同步功能；

◆具有识别和传输计量装置运行状态的能力；

◆支持Web方式的设置和诊断；

◆具有远程传输功能：支持局域网（校园网）网络远程传输能耗数据，传输方式为：网络层使用IP协议，传输层使用TCP/UDP协议，加密层使用点对点加密协议；

◆低功耗嵌入式系统/微控制器结构，功耗≤4W;

◆工作温度：-20～60℃，相对湿度：≤90%；

◆工作电源：AC220V±15%;

◆电磁兼容

传导和辐射EN 55022/EN 55011 FCC Class B

抗静电干扰EN61000-4-2;

抗辐射EN61000-4-3;

抗瞬变EN61000-4-4;

抗冲击EN61000-4-5;

2、主要功能

◆支持多种类型的计量装置进行无线数据采集，包括电能表（含单相电能表、三相电能表、多功能电能表）、水表、燃气表、热（冷）量表等。

◆智能网关和计量装置之间采用符合各相关行业标准的通信协议。对于电能表，参照行业标准DL/T 645-1997《多功能电表通信规约》执行。

对于水表、燃气表和热（冷）量表，参照行业标准CJ/T 188-2004《用户计量仪表数据传输技术条件》执行，也可按用户要求执行其他通讯协议。

◆支持最大不少于对64台计量装置进行数据采集。

◆支持断点续传功能，即如因传输网络故障等原因未能将数据定时远传，则待传输网络恢复正常后智能数据网关应利用存储的数据进行断点续传。

◆智能数据网关与数据中心之间支持AES点对点加密通讯，密钥管理由数据中心平台统一管理。

◆支持向多个数据中心（服务器）并发发送数据。

◆具备本地配置和管理功能(专用接口配置与升级维护等)。

◆支持数据中心平台一体化配置和管理功能。

◆支持对数据采集子系统故障的定位和诊断，并支持向数据中心上报故障信息。
