1、概述

一进二出和一进三出导轨式电能表专用于学生公寓的安全用电,二路输出分别为空调专用、照明和插座的输出；三路输出分别为空调专用、照明、插座的输出；每一路输出均有恶意负载识别控制断电（空调识别具有发明专利），每一路输出均能远程控制断电，能精确计量有功电能、有功功率、无功功率、功率因数、电流、电压等电参数。

内含大容量磁保持继电器，具有远程控制断送电、多时段定时、远程预付费、一卡通购电、恶意负载自动识别等功能。能与校园一卡通、微信支付、支付宝支付以及能耗监测平台无缝对接实现远程登录管理和用户查询购电和用电信息;

该产品可实现制冷、制热空调正常运行，而功率较低的暖手宝、电吹风、热得快、电水壶等将自动禁止使用(发明专利-专利号:ZL202110279785.0)，广泛应用于高校学生公寓中，实现每路输出分别控制，但均具有恶意负载识别功能。

2、主要技术指标

2.1准确度：0.5级；

2.2标定电流：单相1.5(6)A,2.5(10)A，5(20)A,10(40)A,

15(60)A,20(80)A；

标称电压:AC220V;

2.3功耗：≤1W；显示方式：液晶显示;

2.4工作电压范围：AC160-265V；

2.5启动电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;

2.6工频对地耐压值:2kV/1min;

2.7工作温度和湿度范围:-25～55℃,<90%(无凝露);

2.8带有现场校验电表准确度的无源光电脉冲接口;

2.9产品执行GB/T17215.321-2021和JJG596-2012电子式电能表检定规程；

2.10选择单相多功能时，通过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数。

2.11一次电流80A及以下直接接入,80A以上通过电流互感器接入;

2.12通过电表的一次线截面积≤35mm2；

2.13内置大容量磁保持继电器，实现先买电后用电，无费自动断电的预付费功能。

3、产品选型

一进二出：AT28DP-1H-2OUT 10(40)A; 一进三出: AT28DP-1H-3OUT 10(40)A

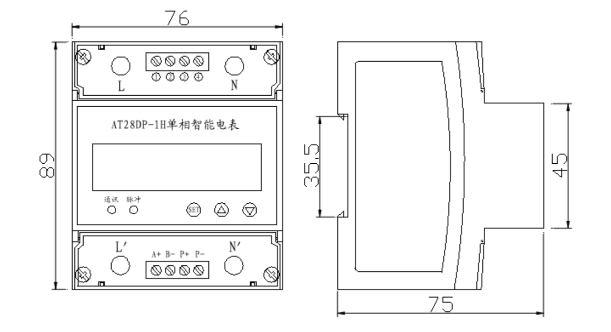

4、外形尺寸

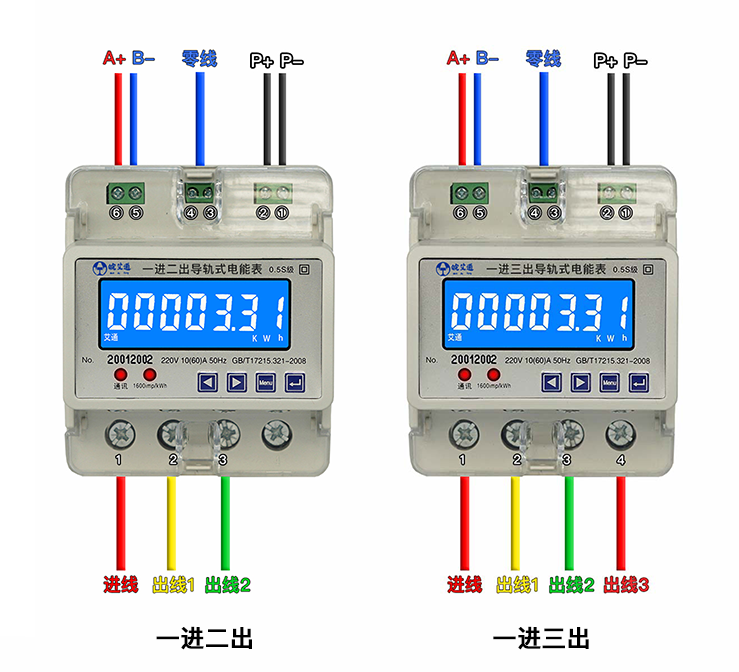

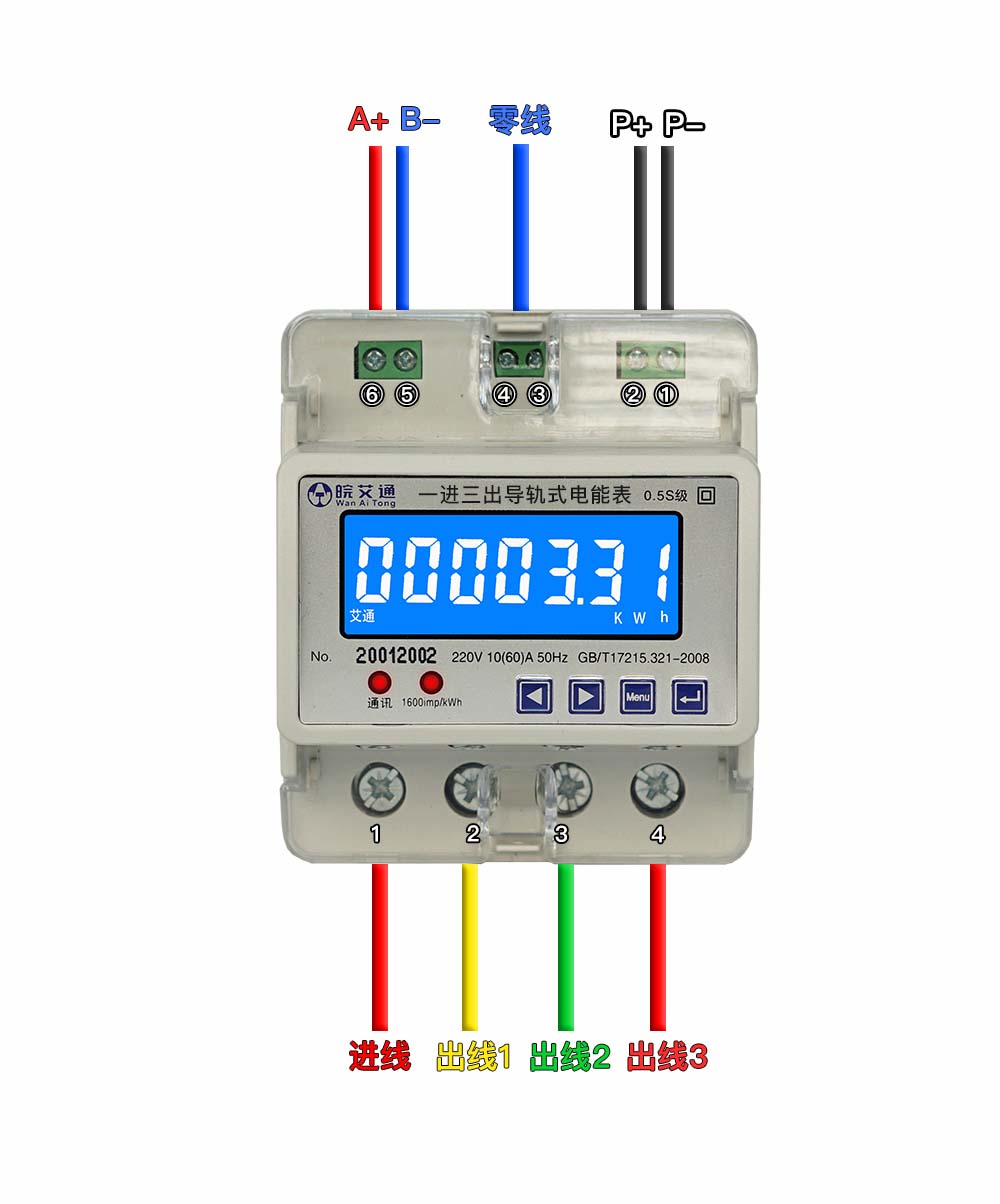

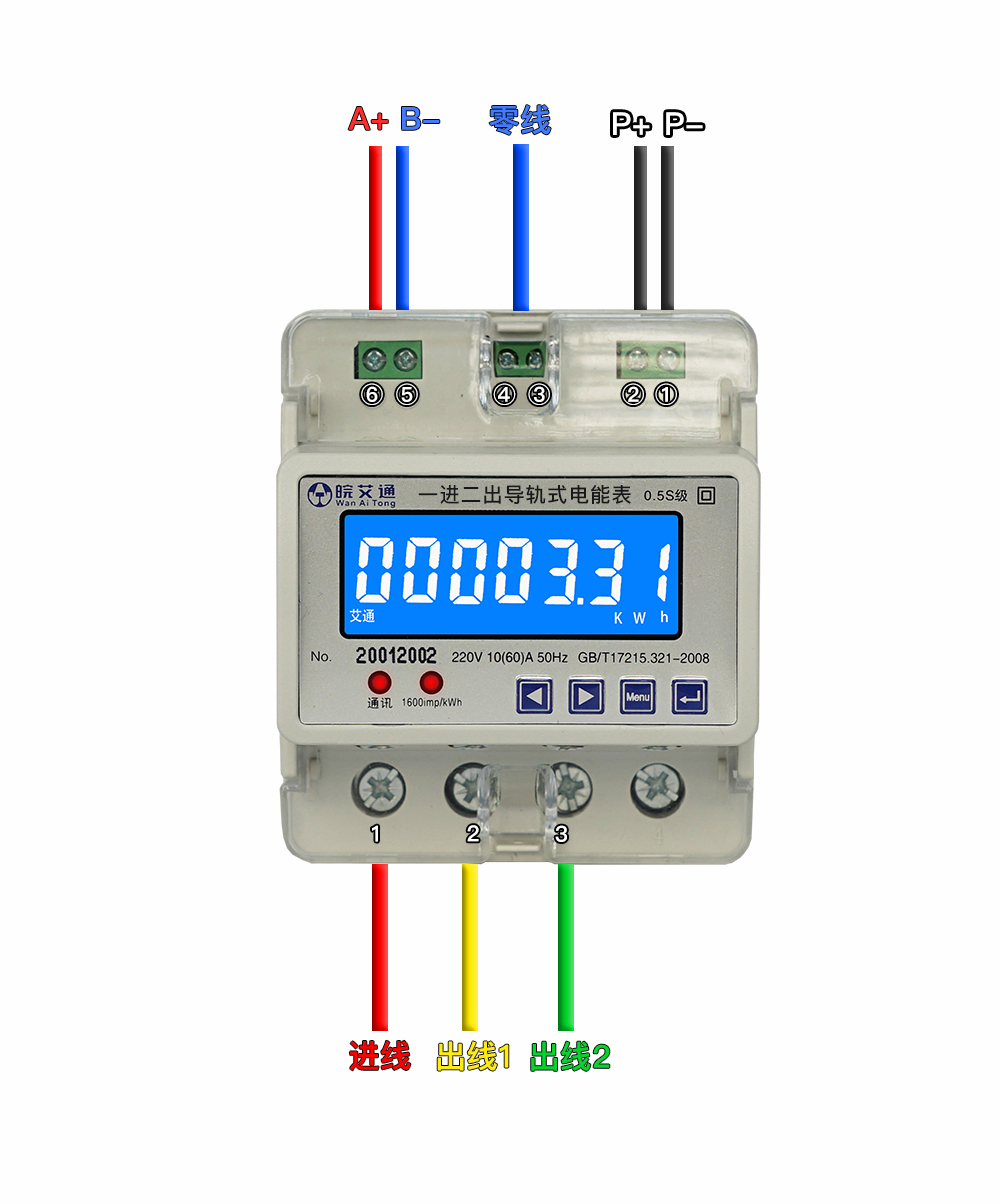

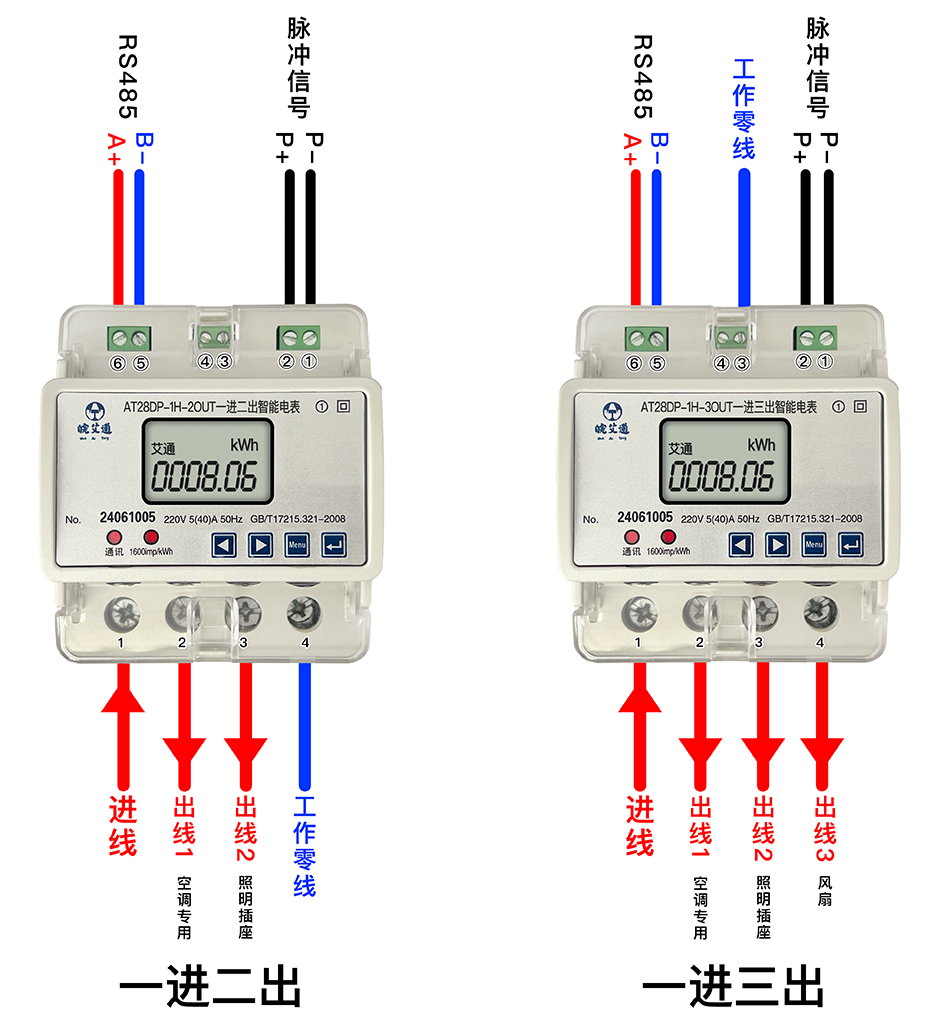

5、接线图
